Optimizacija vodoopskrbnog sustava

Hidrauličko modeliranje, identifikacija gubitaka i prediktivno upravljanje vodoopskrbnim sustavima.

Izazovi

Izazovi u radu sustava

Nestašice vode

Česte i ozbiljne nestašice sirove vode zahtijevaju što učinkovitiju isporuku i smanjenje stvarnih gubitaka.

Skupa priprema vode

Zbog skupe pripreme vode za piće neprihodovana voda predstavlja veliko financijsko opterećenje.

Energija za crpljenje

Crpljenje vode troši velike količine električne energije, čije su cijene sve nestalnije.

Pristup

Pametno modeliranje i
identifikacija gubitaka

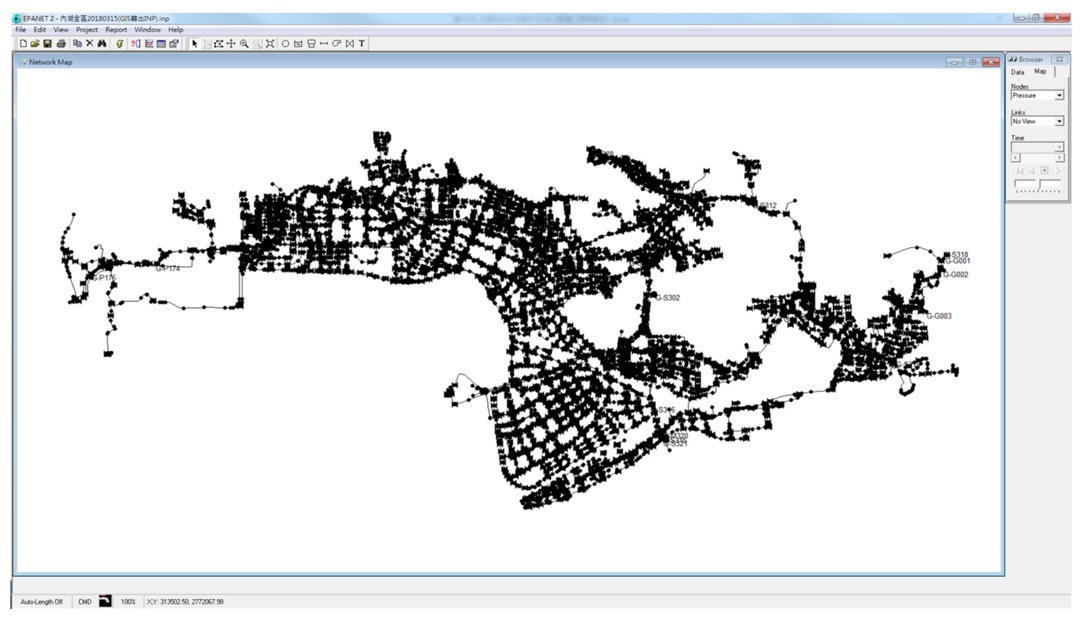

EPANET model s povezanim cijevima i čvorovima vodoopskrbne mreže.

Za optimizaciju vodoopskrbnog sustava nužno je točno poznavanje njegovih parametara. Fizička svojstva mreže izravno se uvoze iz GIS-a u EPANET model.

  1. Baza podataka:

    Koristi povijesna mjerenja tlaka i protoka na ulazima u zone mjerenja potrošnje (DMA).

  2. Bilanca vode:

    Uspoređuje dotoke u DMA zone s obračunatom potrošnjom i tako određuje koeficijente stvarnih (fizičkih) gubitaka.

  3. Napredna analiza:

    Rješava složene matematičke modele (grey-box) uz poštivanje strogih ograničenja tlaka.

EPANET + Dashboard

EPANET i nadzorna ploča
rade zajedno

Mreža ostaje u EPANET-u. Nadzorna ploča OptimAquae povezana je s njim i prati svaki vaš odabir.

Pregled optimizacije na nadzornoj ploči: ukupni trošak optimiziranog dana te ukupne uštede i uštede na gubicima, energiji i trošenju crpki u usporedbi s trenutnim radom.
Pregled optimizacije za optimizirani dan: ukupni trošak i uštede na gubicima, energiji i trošenju crpki naspram trenutnog rada.
Hidraulički pregled na nadzornoj ploči tijekom 24 sata: dnevna bilanca vode, isporučena voda i gubici po 15 minuta te vodosprema odabrana u EPANET-u s razinom i tlakom, optimizirani plan u usporedbi s trenutnim radom.
Hidraulički pregled optimiziranog dana: bilanca vode, potrošnja i gubici tijekom dana te vodosprema odabrana u EPANET-u s razinom i tlakom naspram trenutnog rada.

Prednosti

Što donosi optimizacija

Smanjenje gubitaka vode

Smanjuje stvarne gubitke vode optimiziranim radom ventila i crpki u cijeloj mreži.

Optimizacija energije

Smanjuje troškove električne energije za crpke tako da njihov rad premješta izvan razdoblja skuplje tarife.

Zajamčeni tlak opskrbe

Osigurava potreban tlak u svakoj točki potrošnje, uz strogo poštivanje propisanih zahtjeva.

Rezultati

Usporedba rezultata

Usporedba rezultata
Primjer mrežeSloženost mrežeDnevni trošak – uobičajeni radDnevni trošak – optimizirani radUkupna ušteda
Ilustrativni testni sustav15 točaka isporuke, 2 crpke, 1 vodosprema€ 338.38€ 239.15- 29.33%
Španjolski grad (broj stanovnika: 165,000)25,266 čvorova, 19 vodosprema, 20 crpki€ 12,284.00€ 8,549.00- 30.41%
Hrvatski grad (broj stanovnika: 30,000)1,398 čvorova, 12 vodosprema, 26 crpki€ 2,983.00€ 1,482.00- 50.32%

Španjolski grad (broj stanovnika: 165,000)

Potencijal
30.4%

Ukupna dnevna ušteda

Vodoopskrbni sustav sa 16,624 točke isporuke i 30,000 m³ dnevne potrošnje. Riješeno 3,379 varijabli odlučivanja za 10 minuta.

Trošak crpljenja (dnevno)
Trošak crpljenja (dnevno)Uobičajeni radOptimizirani rad
Trošak crpljenja (dnevno)€ 3,408€ 1,693
Trošak gubitaka vode (dnevno)€ 8,876€ 6,856

Hrvatski grad (broj stanovnika: 30,000)

Potencijal
50.3%

Ukupna dnevna ušteda

Dnevni pogonski troškovi prepolovljeni: 4,044 varijable optimizirane za 2 min.

Trošak crpljenja (dnevno)
Trošak crpljenja (dnevno)Uobičajeni radOptimizirani rad
Trošak crpljenja (dnevno)€ 1,844€ 454
Trošak gubitaka vode (dnevno)€ 1,139€ 1,028

Usluge

Od procjene
do svakodnevnog rada

Tri koraka, svaki s jasnim rezultatom. Nakon svakog koraka sami odlučujete hoćete li nastaviti.

  1. 1Jednokratno · utvrđeni opseg

    Procjena

    • Provjera vašeg EPANET modela i pogonskih podataka
    • Simulacija današnjeg rada i njegovog dnevnog troška
    • Potencijal ušteda na energiji, gubicima vode i trošenju crpki

    DobivateIzvještaj o potencijalu ušteda vaše mreže i sljedećim koracima

  2. 21–3 mjeseca · jedna zona

    Pilot

    • Planovi rada crpki i ventila za idući dan, za jednu zonu ili crpnu stanicu
    • Vaši operateri slijede planove; zaštitna pravila ostaju aktivna
    • Usporedba s dosadašnjim radom

    DobivateIzmjerene uštede na vašoj mreži

  3. 3Godišnja pretplata

    Svakodnevni rad

    • Dnevni planovi za cijelu mrežu, koji se ažuriraju kad se potrošnja promijeni
    • Nadzorna ploča povezana s vašim EPANET modelom
    • Ažuriranje modela i podrška

    DobivateNiži pogonski troškovi svaki dan

Pouzdanost

Napredna pouzdanost i sigurnost

Upravljanje s pomičnim horizontom (MPC)

Umjesto krutog 24-satnog plana koristi klizni vremenski prozor i odmah reagira na puknuća cijevi ili nagla povećanja potrošnje.

Rezervni sigurnosni sloj

Standardna zaštitna pravila s histerezom ostaju aktivna u pozadini i sprječavaju nesiguran rad tijekom kvarova opreme.

Virtualni senzori (soft-sensing)

Automatski nadomješta podatke koji nedostaju (npr. kad se pokvari senzor razine u vodospremi) na temelju susjednih mjernih točaka u mreži.
